产品型号：MG-CANEX

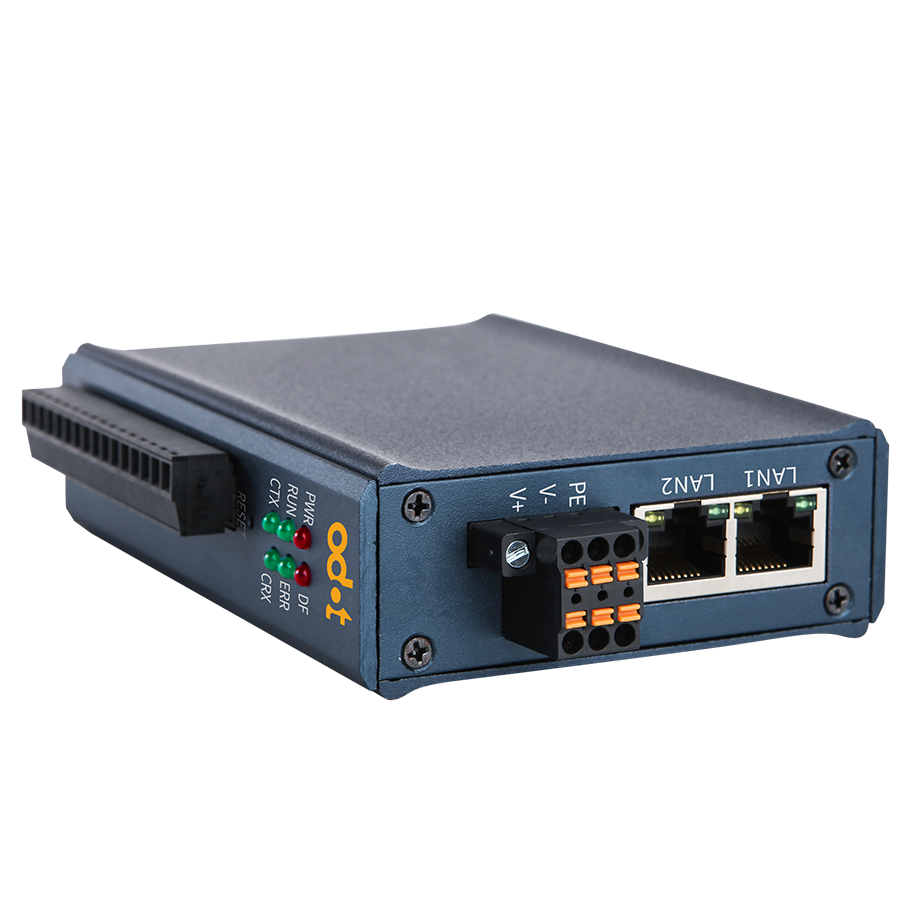

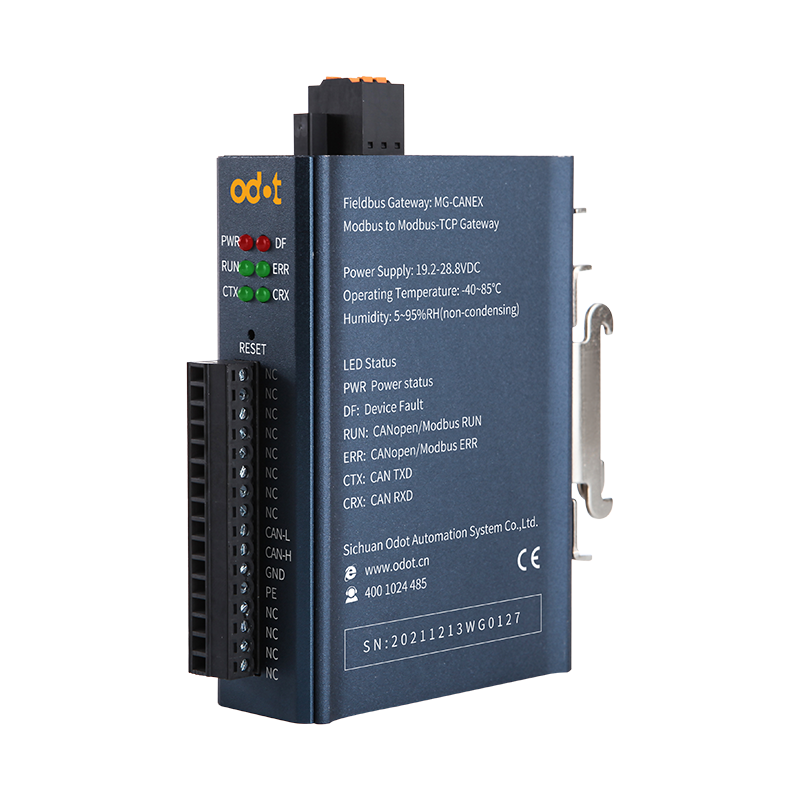

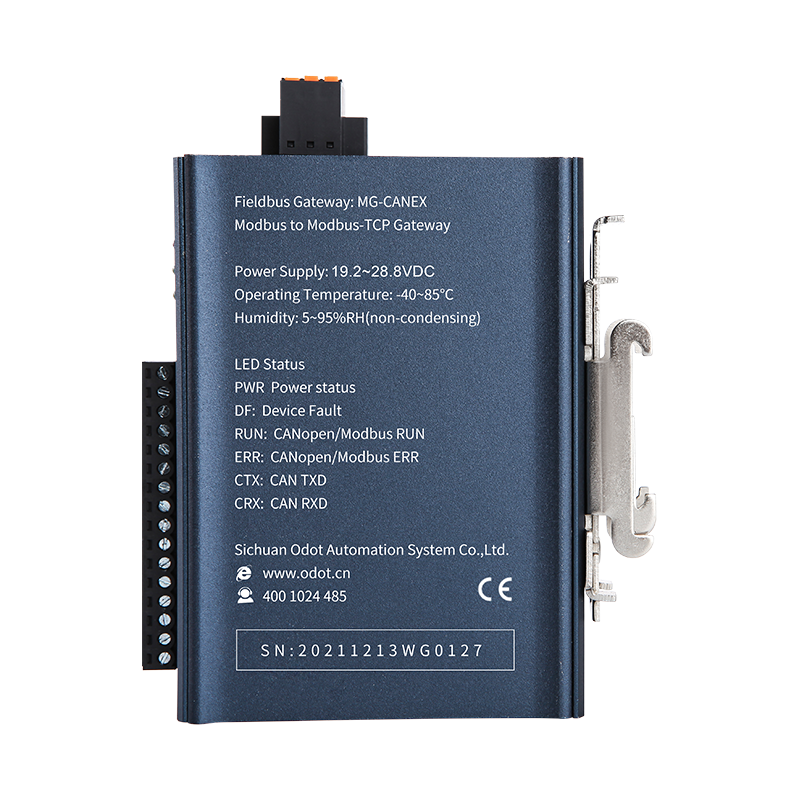

MG-CANEX
CANopen到Modbus TCP的协议转换器。设备在CANopen网络中作为主站，带NMT网络管理功能，可连接标准CANopen从站设备。数据传输支持PDO、SDO，错误控制支持Heartbeat。支持同步、异步报文发送。设备在Modbus TCP网络中作为TCP服务器，可供5个TCP客户端同时访问，可接入PLC控制器以及各种上位机组态软件。可连接光端机等设备实现远距离数据传输。
说明书下载 购买
详情 下载 认证 视频 相关产品
技术信息




安全及保护

工作温度范围

-40~85℃/-20~70℃ 可选

存储温度范围

-45~125℃

工作湿度范围

5%~95% （无冷凝)


接线参数

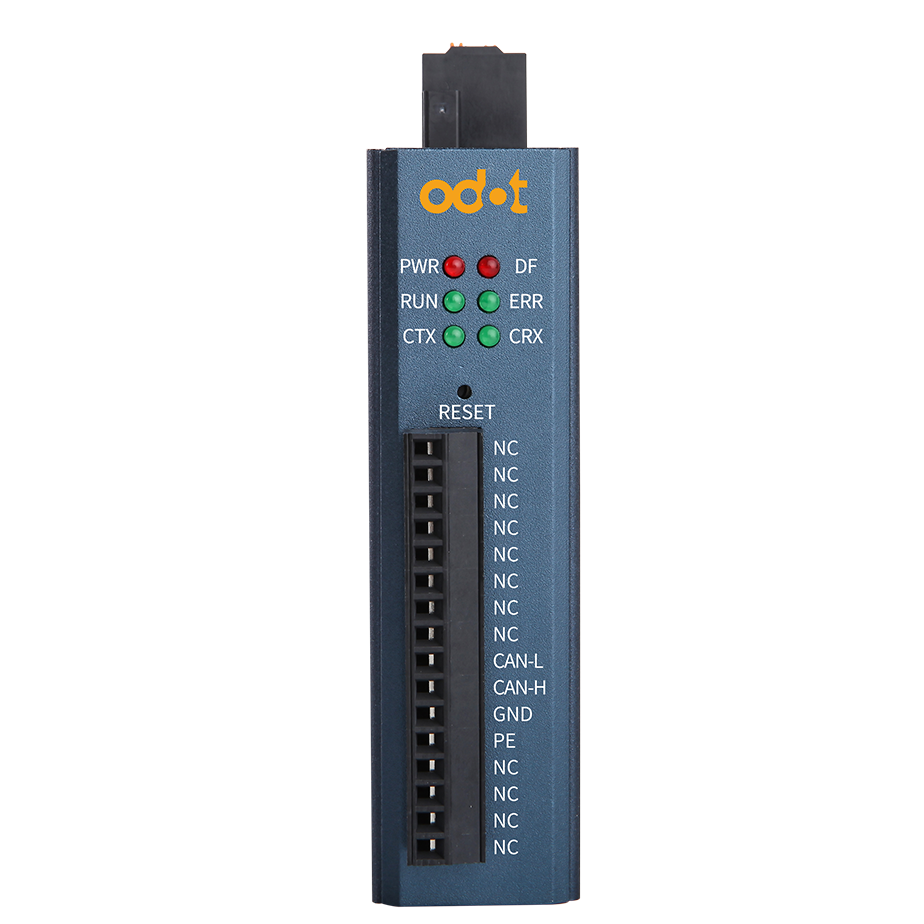

网关接线采用10Pin 3.81mm间距拔插式接线端子，CAN接口及电源端子定义如下：


序号

端子

定义

1

NC

空

2

NC

空

3

NC

空

4

NC

空

5

NC

空

6

NC

空

7

NC

空

8

NC

空

9

CAN_L

CAN_L 信号线

10

CAN_H

CAN_H 信号线

11

SGND

CAN 信号地

12

PE

接地端子

13

NC

空

14

NC

空

15

NC

空

16

NC

空





机械参数

外壳

金属

尺寸

30*110*110mm

安装方式

35mm标准导轨安装



说明书
MG-CANEX协议转换器用户手册20200803_V1.2
说明书下载
软件下载
IO Config Gateway V1.0.0.15(Fully with .NET4.0)
软件下载
软件下载
软件下载
认证

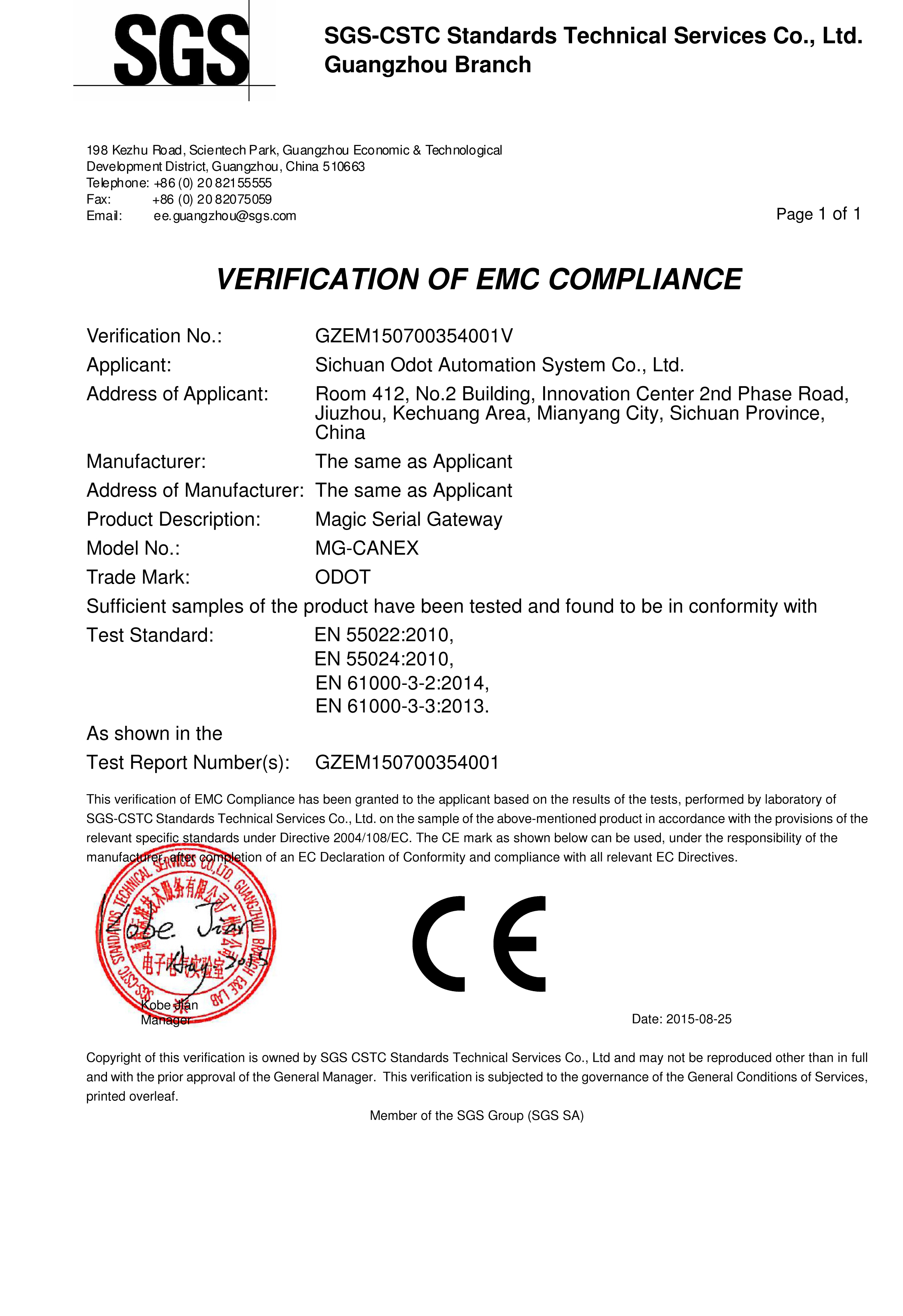

CE认证

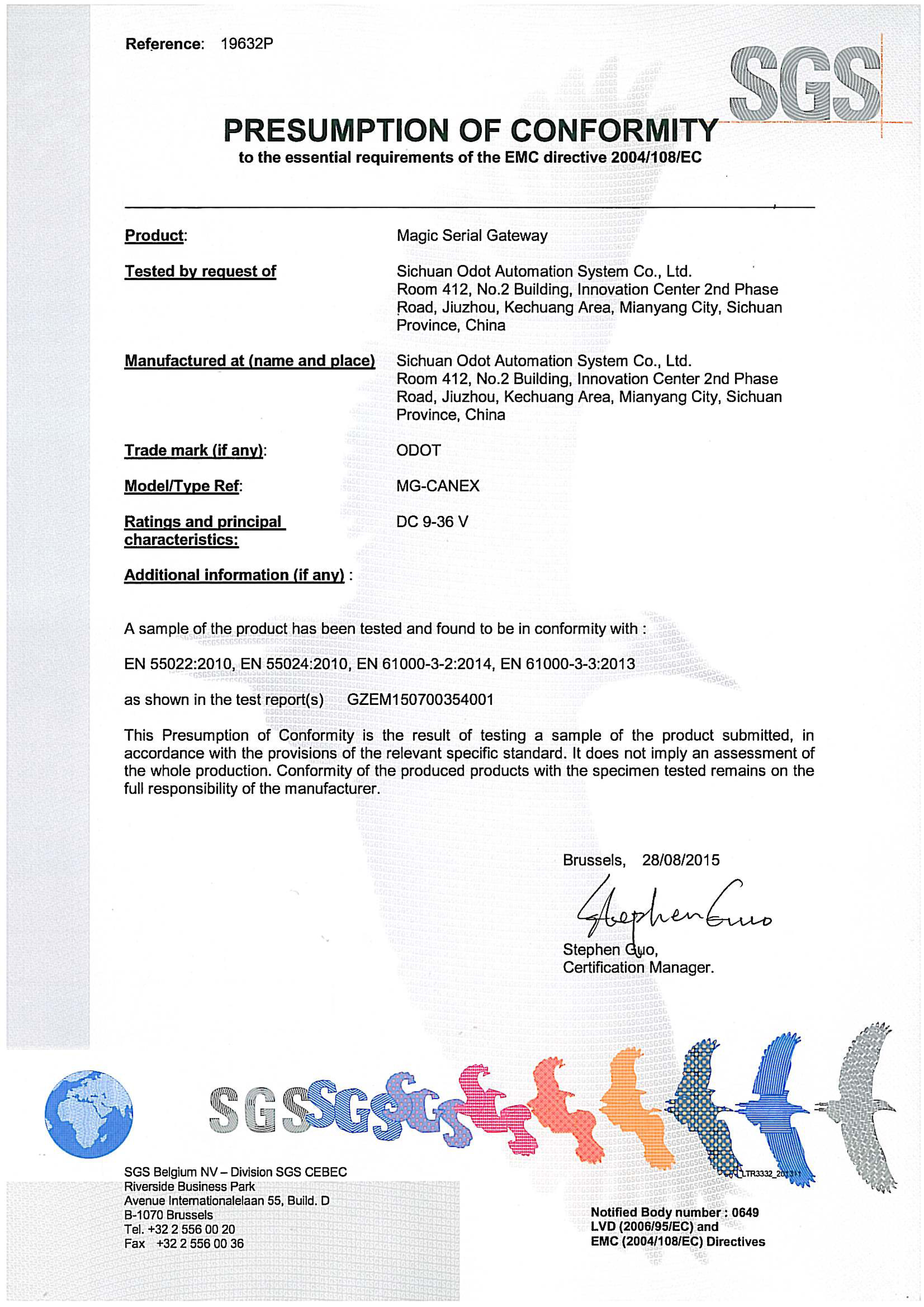

SGS认证
