产品型号：BN-8032-L
BN-8032-L
Profinet通讯板支持标准Profinet IO Device设备通讯。通讯板不支持MRP介质冗余，不支持环网冗余功能。支持RT实时通讯模式，RT实时通讯最小周期为1ms。通讯板支持最大输入1440字节，最大输出1440字节，支持的扩展IO模块数量为4个。
购买
详情 下载 认证 视频 相关产品
技术信息

通讯板硬件参数

系统电源

供电：19.2~28.8VDC（标称24VDC）
  保护：防反接保护

模块功耗

100mA@24Vdc

支持的IO模块数量

4个

接线线经

Max.1.5mm²(AWG 16)

环境参数

工作温度

-30~75℃

环境湿度

5%-95%无冷凝

防护等级

IP20

Profinet参数

网络协议

Profinet IO Device

过程数据区

输入最大1440字节，输出最大1440字节

RT

支持，最小周期1ms

IRT

不支持

MRP

不支持

MRPD

不支持

网络接口

2个RJ45

连接速率

10/100Mbps，自适应，全双工

Profinet设备名称

Profinet监视器修改设备名称


安全及保护

工作温度

-30~75℃

环境湿度

5%-95%无冷凝

防护等级

IP20


接线参数

系统电源和网络接口


1、系统电源模块接线采用3Pin 3.5mm间距弹簧接线端子，端子定义如下：


序号

标识

定义

1

PE

接地端子

2

V-

电源输入负

3

V+

电源输入正

2、Profinet网络接口

引脚

定义

描述

1

TD+

发送+

2

TD-

发送-

3

RD+

接收+

4

--

--

5

--

--

6

RD-

接收-

7

--

--

8

--

--


机械参数

B32模块安装尺寸       110*84*28mm

B64模块安装尺寸       110*84*44mm

安装方式                                  35mm导轨安装


说明书
说明书下载
软件下载
软件下载
软件下载
软件下载
认证

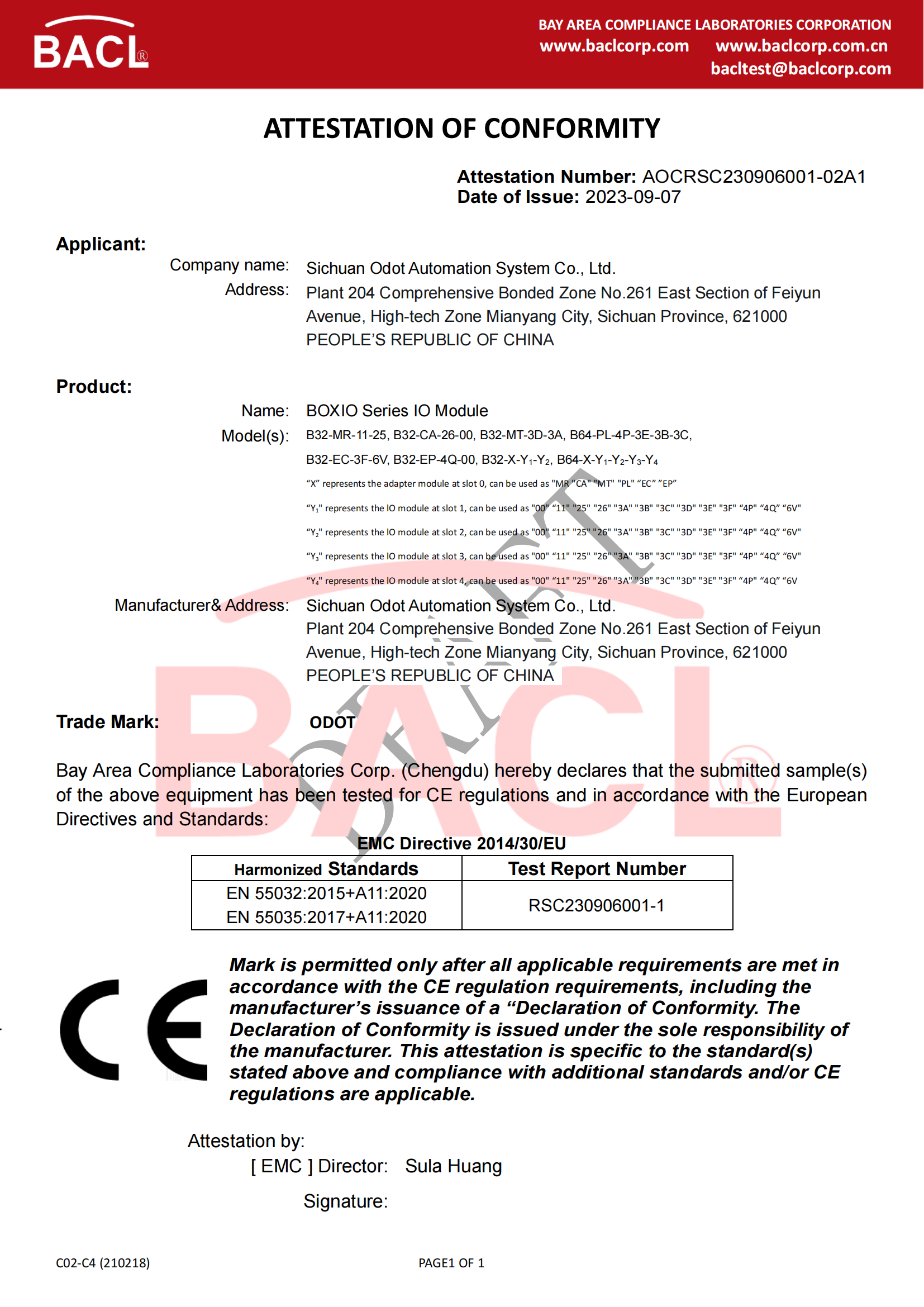

CE认证
