工作温度范围 | -40~85℃ |
存储温度范围 | -45~125℃ |
工作湿度范围 | 5%~95% （无冷凝) |
防护等级 | IP20 |

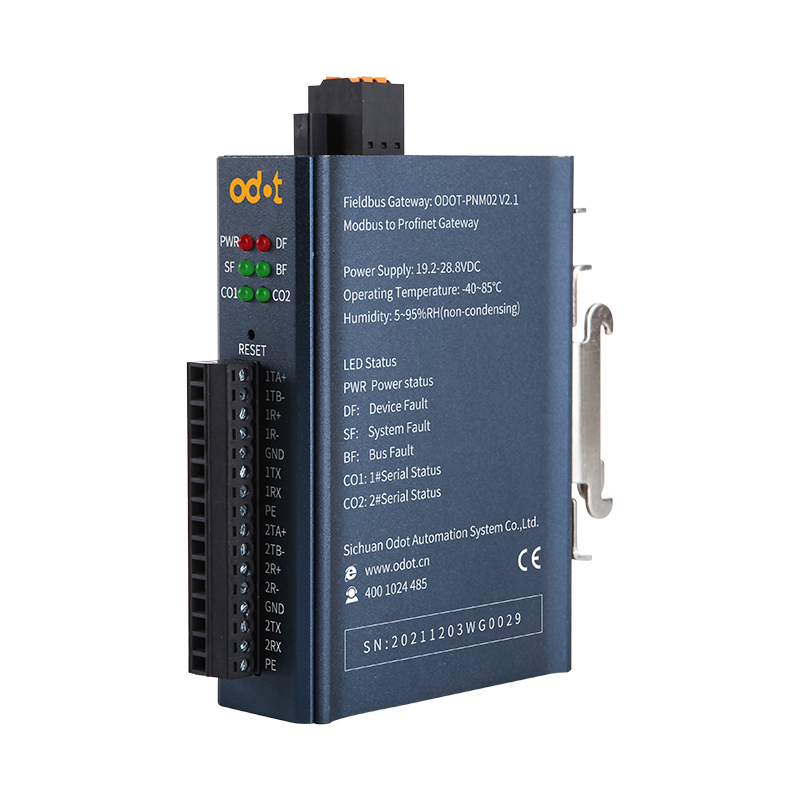

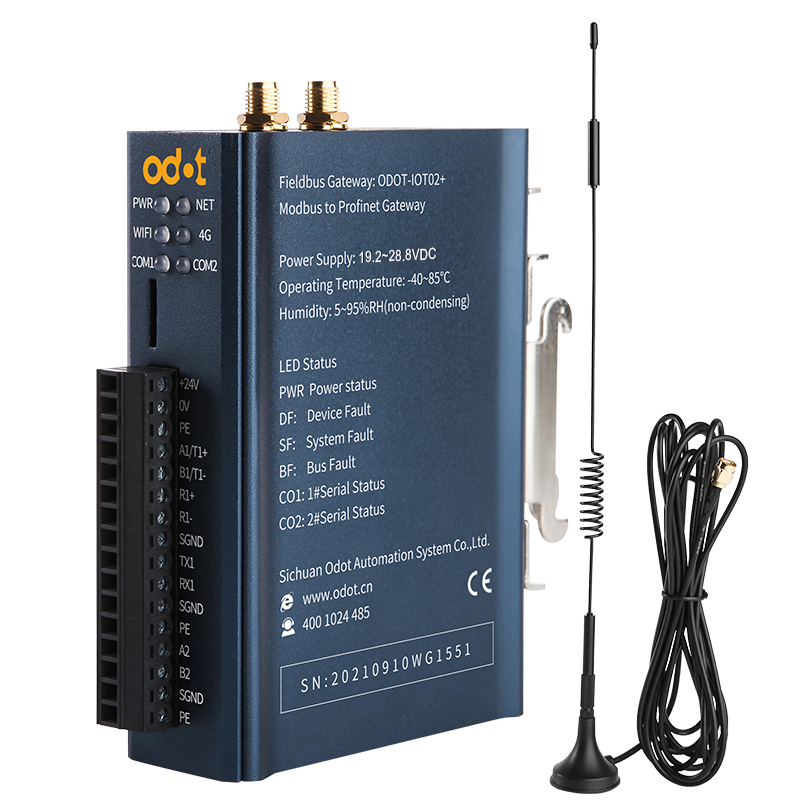

设备接线采用6Pin 3.81mm间距拔插式接线端子，RS485接口的端子定义如下
序号 | 标识 | 接线定义 | ||
RS485 | RS232 | RS422 | ||
1 | 1TA+ | 串口1 (A+) | 串口1 (TX+) | |
2 | 1TB- | 串口1 (B-) | 串口1 (TX-) | |
3 | 1R+ | 串口1 (RX+) | ||
4 | 1R- | 串口1 (RX-) | ||
5 | GND | 公共地(信号地) | ||
6 | 1TX | 串口1 (TX) | ||
7 | 1RX | 串口1 (RX) | ||
8 | PE | 屏蔽地 | ||
9 | 2TA+ | 串口2 (A+) | 串口2 (TX+) | |
10 | 2TB- | 串口2 (B-) | 串口2 (TX-) | |
11 | 2R+ | 串口2 (RX+) | ||
12 | 2R- | 串口2 (RX-) | ||
13 | GND | 公共地(信号地) | ||
14 | 2TX | 串口2 (TX) | ||
15 | 2RX | 串口2 (RX) | ||
16 | PE | 屏蔽地 | ||
外壳 | 金属外壳 |
尺寸 | 30*110*110mm |
安装方式 | 35mm标准导轨安装 |
