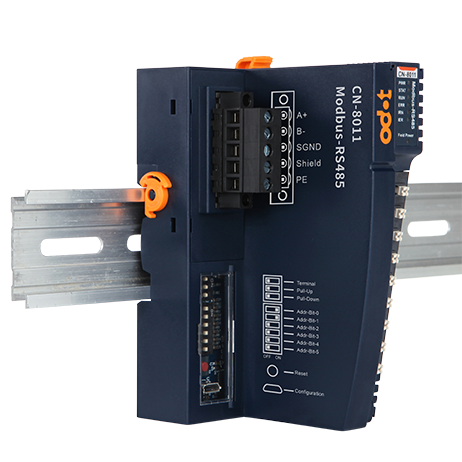

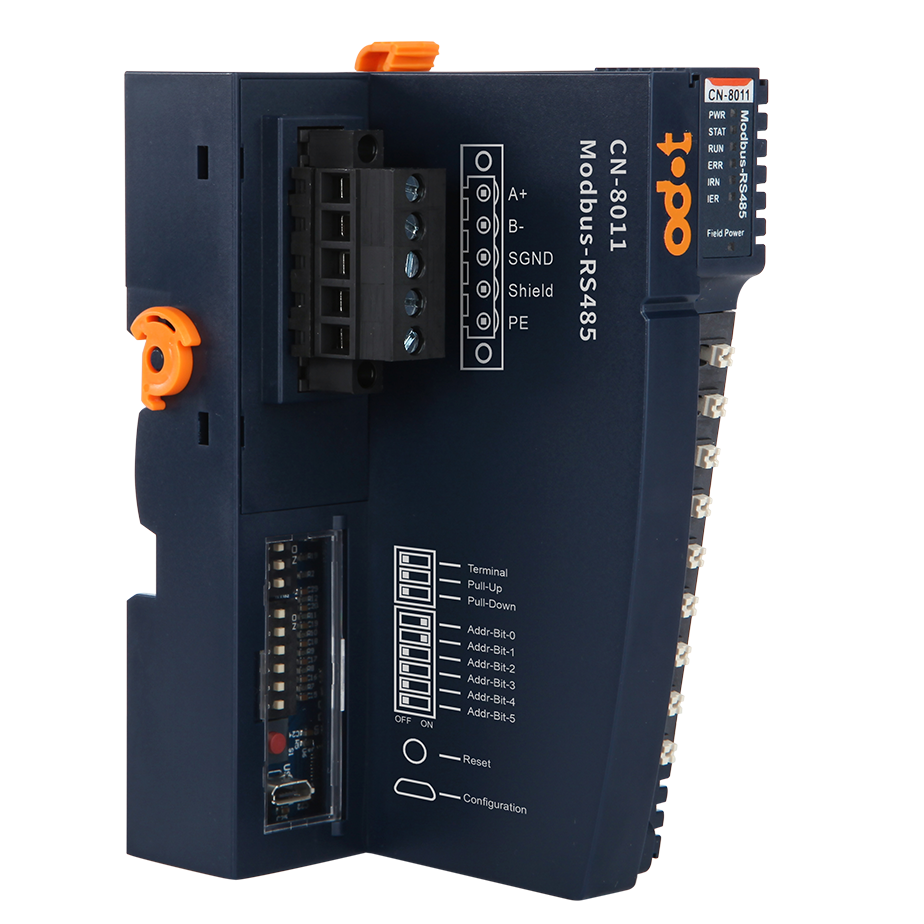

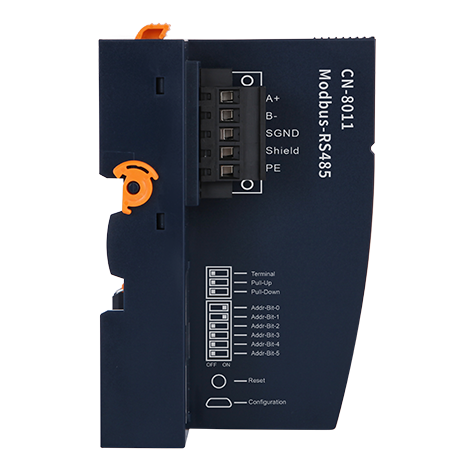

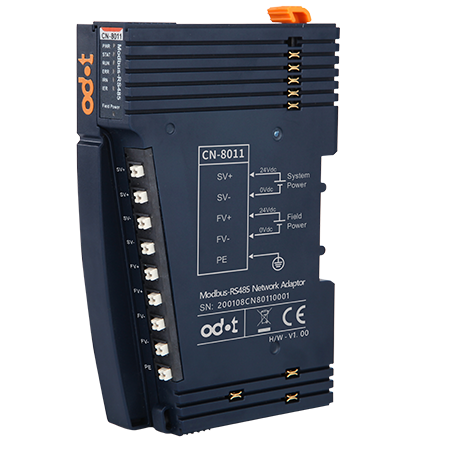

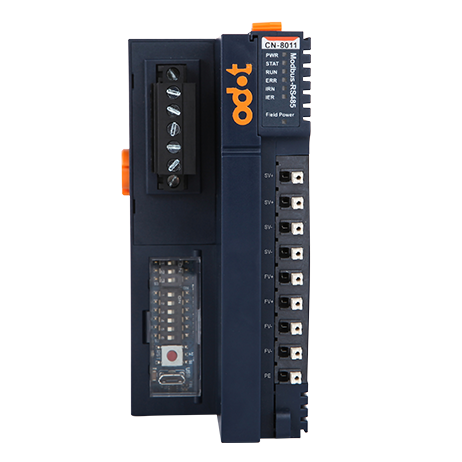

产品型号:CN-8011
CN-8011
Modbus-RTU网络适配器支持标准Modbus-RTU通讯,支持01/02/03/04/05/06/15/16/23号功能码,可实时监控IO模块通信状态。
详情 下载 认证 视频 相关产品
技术信息

适配器硬件参数

系统电源

供电:9-36VDC(标称24VDC)

保护:过流保护,防反接保护

模块功耗

30mA@24Vdc

内部总线供电电流

Max:2.5A@5VDC

隔离

系统电源到现场电源:隔离

现场电源

供电:22-28V(标称24VDC)

现场电源电流

最大DC 8A

支持的IO模块数量

32个

Modbus-RTU参数

网络协议

Modbus-RTU/ASCII

过程数据区

输入输出之和最大8192字节

功能码

01 / 02 / 03 / 04 / 05 / 06 / 15 / 16

波特率

2400~115200bps

站号

1~63(拨码开关设置),64~247(软件设置)

接口

5针螺钉端子

数据位

7、8

校验位

无校验、奇校验、偶校验

停止位

1、2

最大总线长度

1200m(RS485,2400波特率)

终端电阻及偏置电阻

拨码开关设置


安全及保护

工作温度

-40~85℃

环境湿度

5%-95%无冷凝

防护等级

IP20

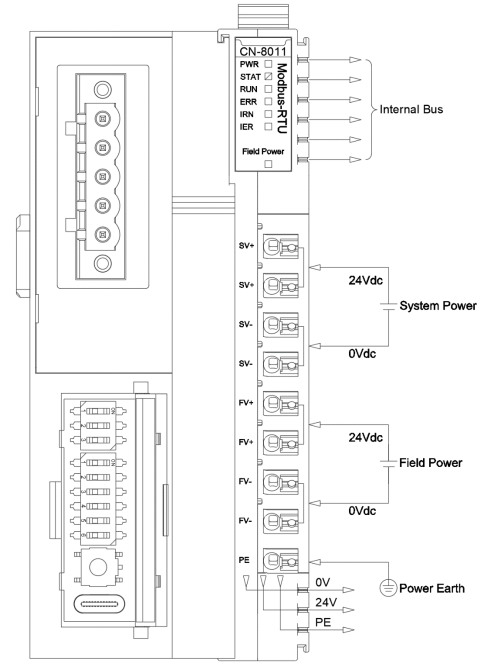

接线参数


 RS485接口

 通讯配置接口

 模块型号

 LED指示灯

 接线端子


机械参数

接线线径

Max.1.0mm²(AWG 17)

安装方式

35mm导轨安装

尺寸

115*51.5*75mm

重量

130g


说明书
C系列分布式远程IO系统用户手册-V1.18-2022.08.11
说明书下载
软件下载
IO Config 20220913 V1.0.0.21(Fully with .NET4.0)
软件下载
DIST-IO-CONFIG-HSP-20220913
软件下载
软件下载
认证

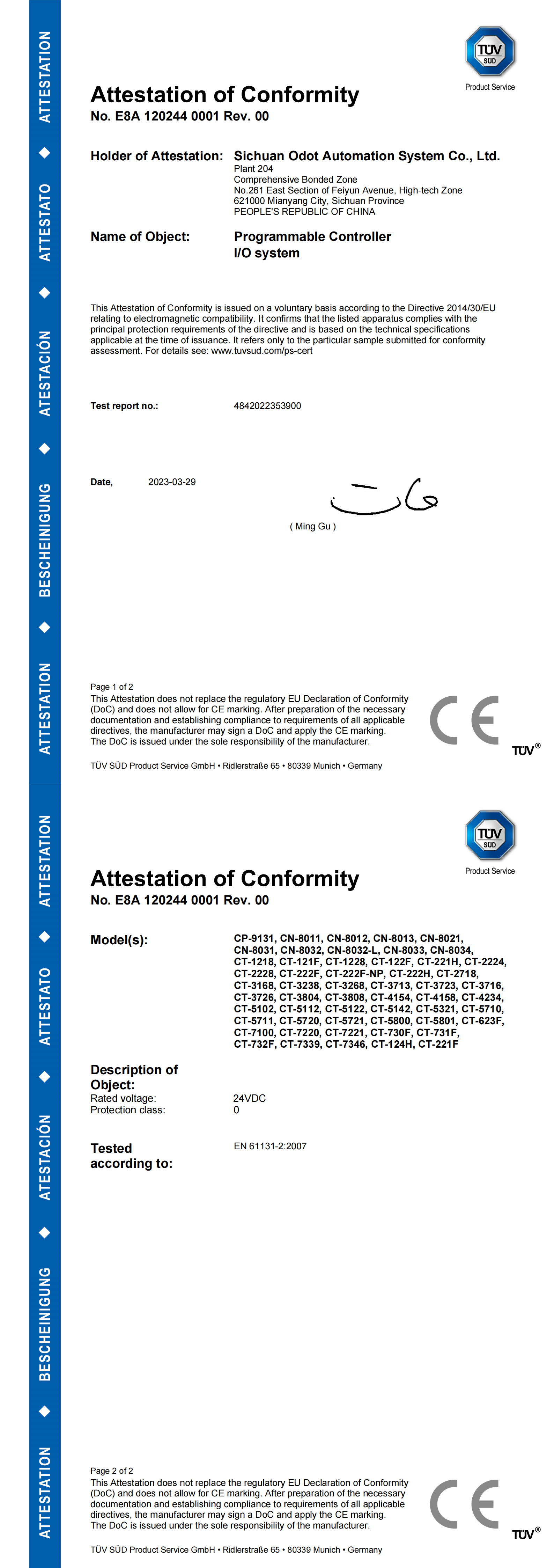

CE认证
