适配器硬件参数 | |

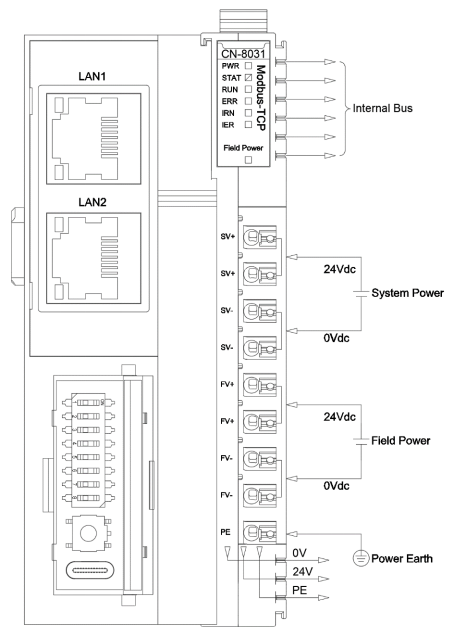

系统电源 | 供电：19.2~28.8VDC（标称24VDC） 电流：Max.2A@24V 保护：过流保护，防反接保护 |
模块功耗 | 50mA@24VDC |
内部总线供电电流 | Max：2.5A@5VDC |
隔离 | 系统电源到现场电源：隔离 |
现场电源 | 供电：19.2~28.8VDC（标称24VDC） |
现场电源电流 | 最大DC 8A |
支持的IO模块数量 | 32个 |
接线线径 | Max.1.0mm²(AWG 18) |
安装方式 | 35mm导轨安装 |
尺寸 | 115*51.5*75mm |
重量 | 130g |
环境参数 | |
垂直安装工作温度 | -35℃~70℃ |
水平安装工作温度 | -35℃~60℃ |
相对湿度 | 5~95%RH无冷凝 |
存储温度 | -40℃~85℃ |
存储湿度 | 5~95%RH无冷凝 |
制造测试温度 | -40℃~75℃ |
防护等级 | IP20 |
Modbus-TCP参数 | |
网络协议 | Modbus-TCP |
过程数据区 | 输入输出之和最大8192字节 |
诊断功能 | 支持 |
客户端连接数 | 5个 |
TCP定时保活 | 支持 |
Modbus应用看门狗 | 支持(默认开启，30秒) |
功能码 | 01/02/03/04/05/06/15/16/23 |
网络接口 | 2个RJ45 |
连接速率 | 10/100Mbps，自适应，全双工 |
最大总线长度 | 100m |
IP地址设置 | 拨码开关或IO Config配置软件 |
