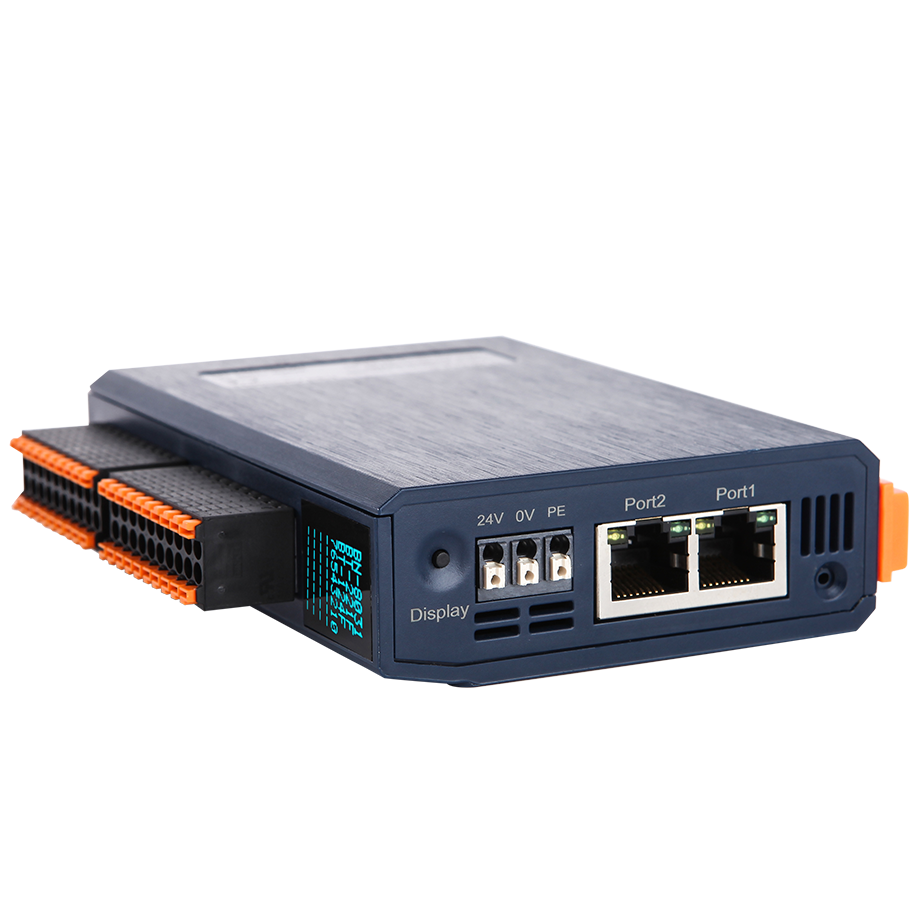

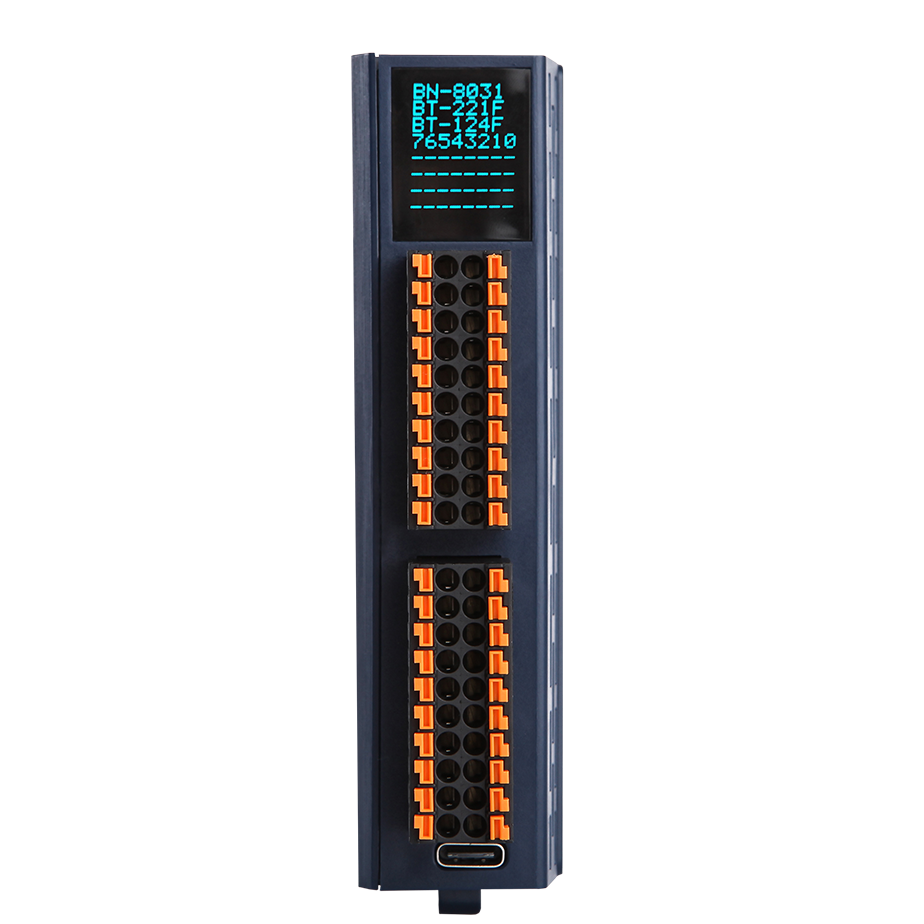

产品型号：BT-3238
BT-3238
模块支持8通道电流信号采集；模块可配置为0-20mA或4-20mA电流信号采集；模块支持2线制(非环路输出,需外部供电)或4线制电流传感器输入；模块内部总线和现场输入采用磁隔离；模块输入通道接现场有源型模拟信号电流输出传感器；模块通道具备TVS过压保护；模块支持单独禁用特定的通道提高采集速度；模块支持液晶显示模块基本信息及其通道指示显示参数等。
购买
详情 下载 认证 视频 相关产品
技术信息

通用参数

功率

Max.65mA@5.0Vdc

隔离

I/O至内部总线：磁隔离(2.5KVrms)

电源隔离：DC-DC

接线

I/O接线：Max.1mm²(AWG 18)

环境参数

工作温度

-30~75℃

环境湿度

5%-95%无冷凝

防护等级

IP20

输入参数

通道数

8通道

输入电压范围

0~20mA、4~20mA

分辨率

15 Bit

采集精度

±0.3%满量程，@25℃

±0.5%满量程，@-20~70℃

采样电阻

100Ω

采样速率

35ms/8通道

数据格式

16位有符号整数



安全及保护

工作温度

-30~75℃

环境湿度

5%-95%无冷凝

防护等级

IP20


接线参数

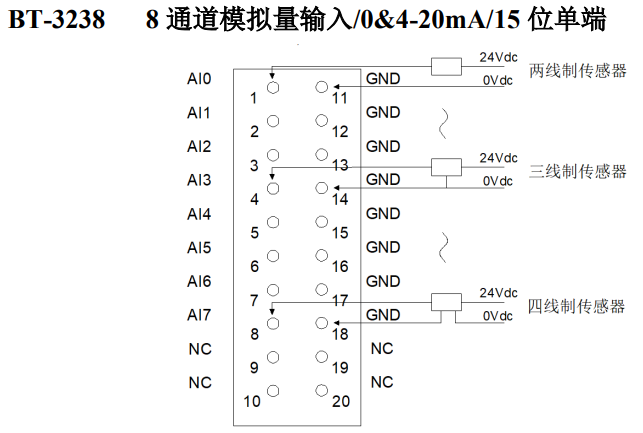

模块接线采用20Pin 3.5mm间距弹簧接线端子，端子定义如下：

说明

端子序号

符号

符号

端子序号

说明

信号输入

1

AI0

GND

11

信号输入

2

AI1

GND

12

3

AI2

GND

13

4

AI3

GND

14

5

AI4

GND

15

6

AI5

GND

16

7

AI6

GND

17

8

AI7

GND

18

空

9

NC

NC

19

空

10

NC

NC

20




机械参数

B32模块安装尺寸       110*84*28mm

B64模块安装尺寸       110*84*44mm

安装方式                                  35mm导轨安装
