通用参数 | |
功率 | Max.160mA@5.0Vdc |
隔离 | I/O至内部总线：电磁隔离(3KVrms) |
接线 | I/O接线：Max.1mm²(AWG 18) |
环境参数 | |
工作温度 | -30~75℃ |
环境湿度 | 5%~95% RH(无冷凝) |
防护等级 | IP20 |
输出参数 | |
通道数 | 4通道电压输出 |
输出电压范围 | 0~5VDC、0~10VDC、±5VDC、±10VDC |
负载电阻 | Max.5kΩ |
分辨率 | 15位/16位（通过设置输出模式） |
准确度 | ±0.1%(满量程)@25℃ ±0.3(满量程)@-30~75℃ |
转换时间 | 1ms/所有通道 |
诊断 | 过温/过流状态监视 |
保护电流 | 20mA. |
公共端 | 共地输出 |
工作温度 | -30~75℃ |
环境湿度 | 5%~95% RH(无冷凝) |
防护等级 | IP20 |

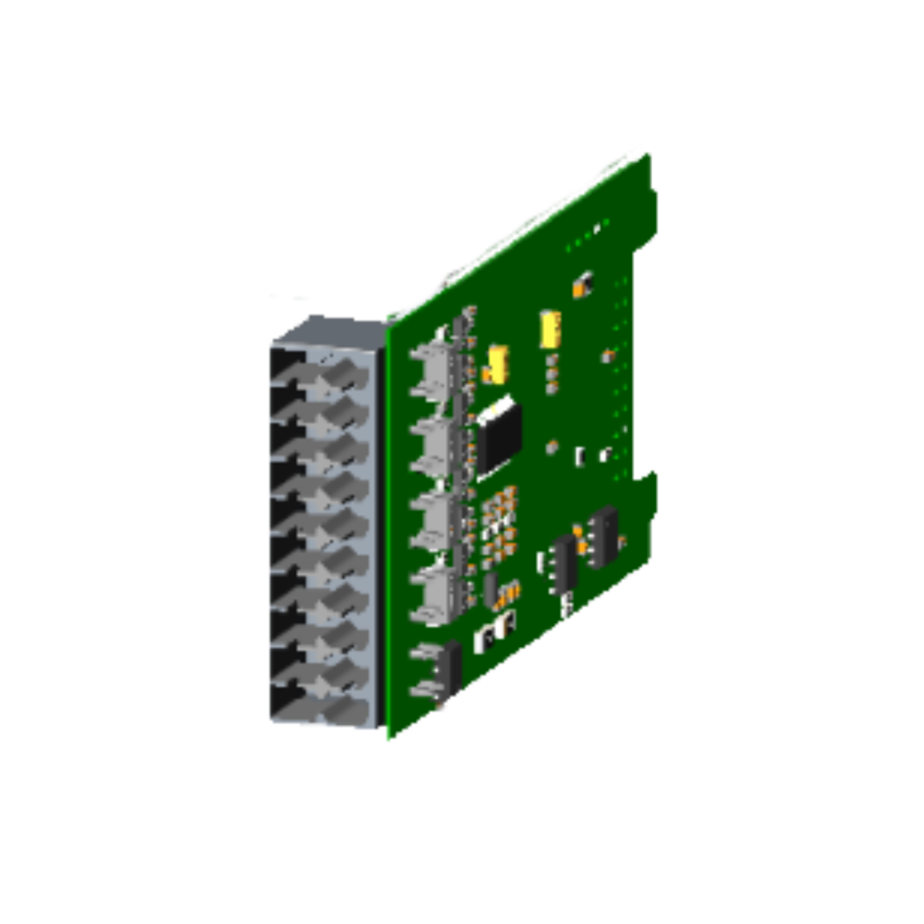

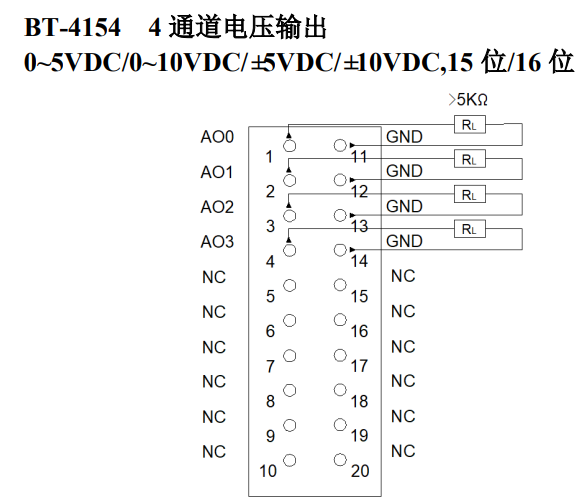

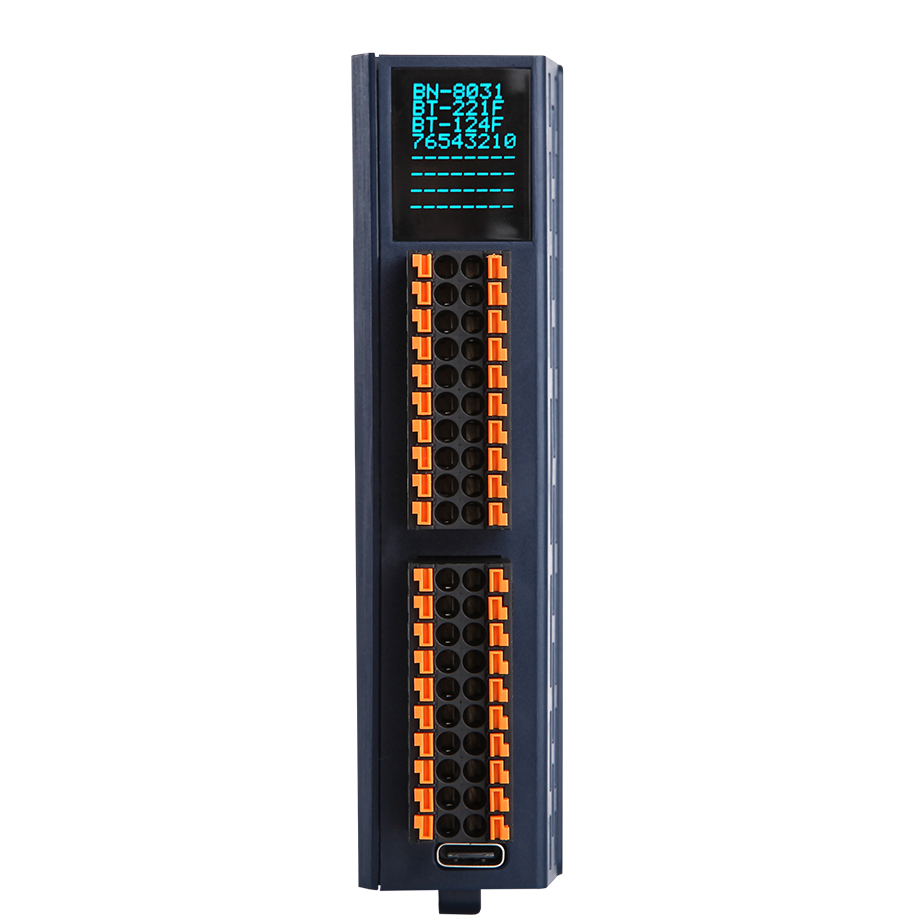

模块接线采用20Pin 3.5mm间距弹簧接线端子，端子定义如下：
说明 | 端子序号 | 符号 | 符号 | 端子序号 | 说明 |
信号输出 | 1 | AO0 | GND | 11 | 信号输出 |
2 | AO1 | GND | 12 | ||
3 | AO2 | GND | 13 | ||
4 | AO3 | GND | 14 | ||
空 | 5 | NC | NC | 15 | 空 |
6 | NC | NC | 16 | ||
7 | NC | NC | 17 | ||
8 | NC | NC | 18 | ||
9 | NC | NC | 19 | ||
10 | NC | NC | 20 |

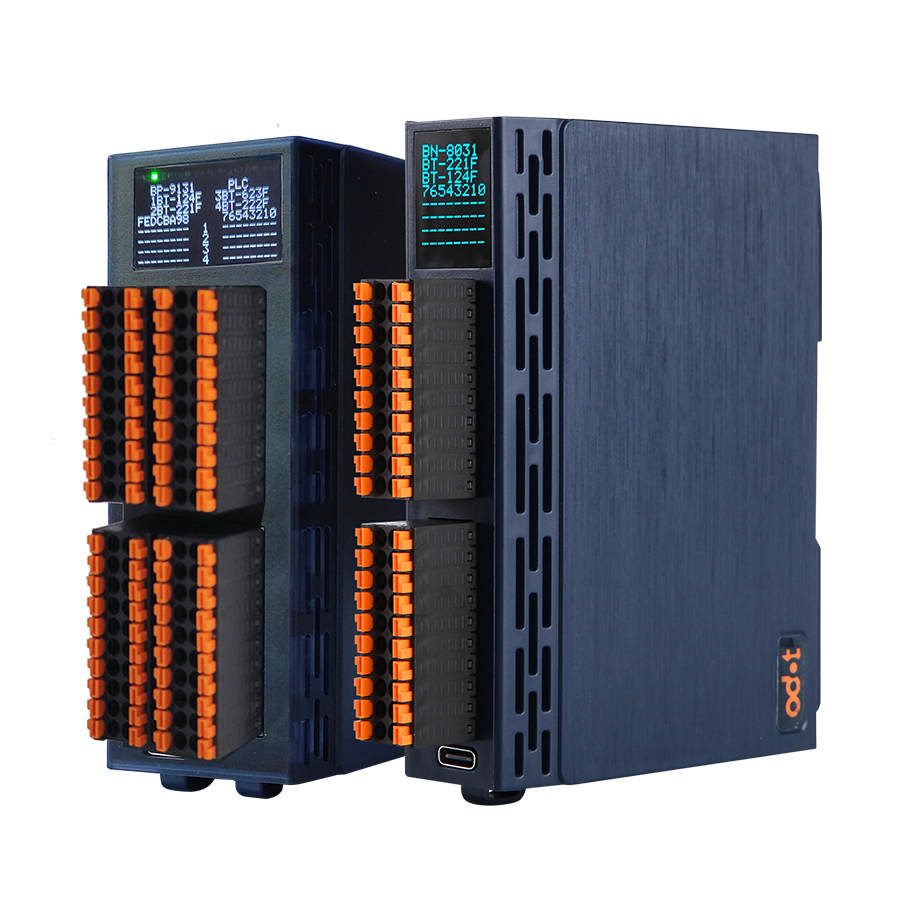

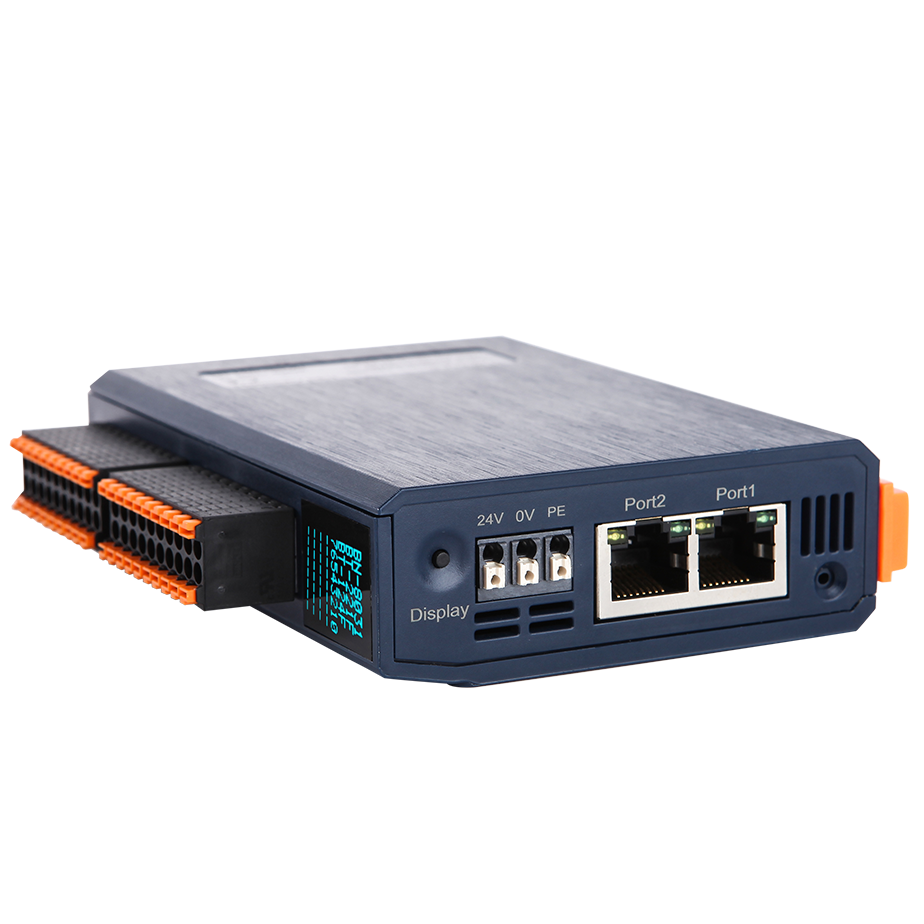

B32模块安装尺寸 110*84*28mm
B64模块安装尺寸 110*84*44mm
安装方式 35mm导轨安装
