通用参数 | |
功率 | Max.25mA@5.0Vdc |
IO总线隔离 | I/O至内部总线：磁隔离(2.5KVrms) |
现场电源 | 标称电压：24VDC 输入范围：19.2~28.8VDC |
接线 | I/O接线：Max.1mm²(AWG 18) |
环境参数 | |
工作温度 | -30~75℃ |
环境湿度 | 5%-95%无冷凝 |
防护等级 | IP20 |
输出参数 | |
通道数 | 4通道 |
分辨率 | 15Bit/16Bit |
输出范围 | 0~20mA/4~20mA |
输出精度 | >0.3% |
诊断功能 | 断线或过载、现场电源错误 |
公共端 | 0V共地，通道之间不隔离 |
转换时间 | 2ms/所有通道 |
负载 | Max.1KΩ |
工作温度 | -30~75℃ |
环境湿度 | 5%-95%无冷凝 |
防护等级 | IP20 |

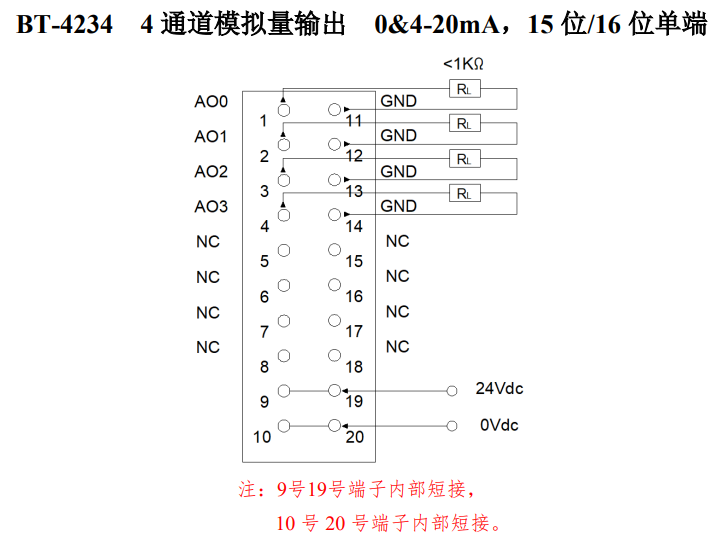

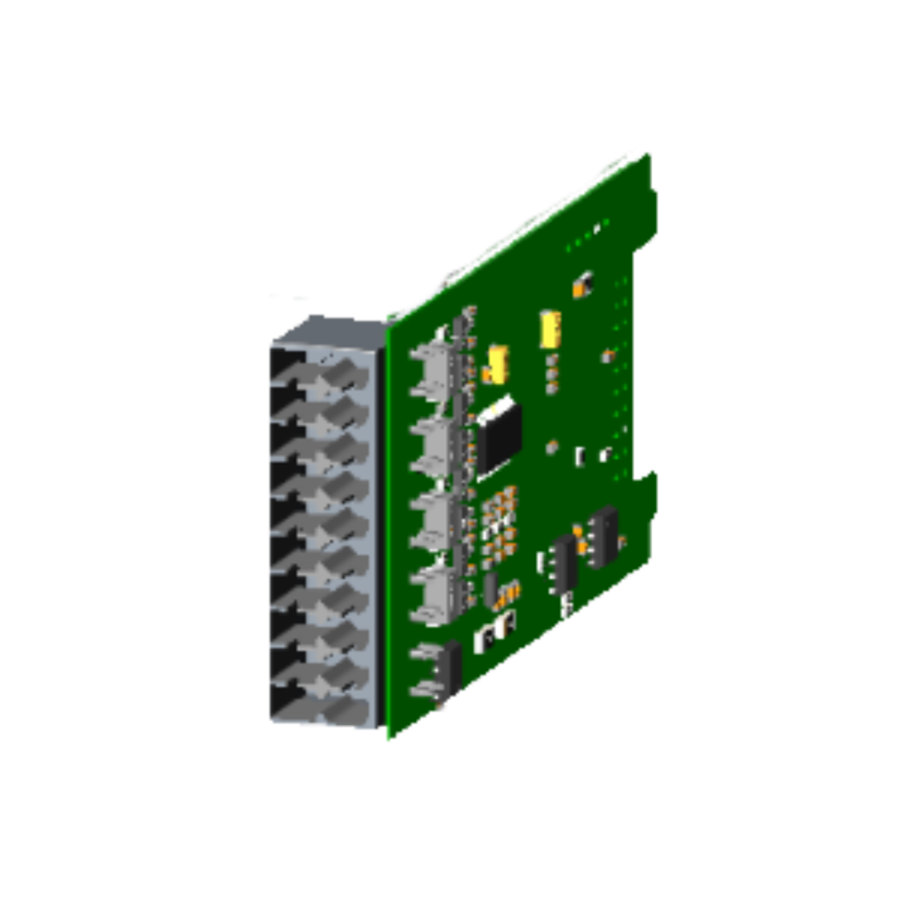

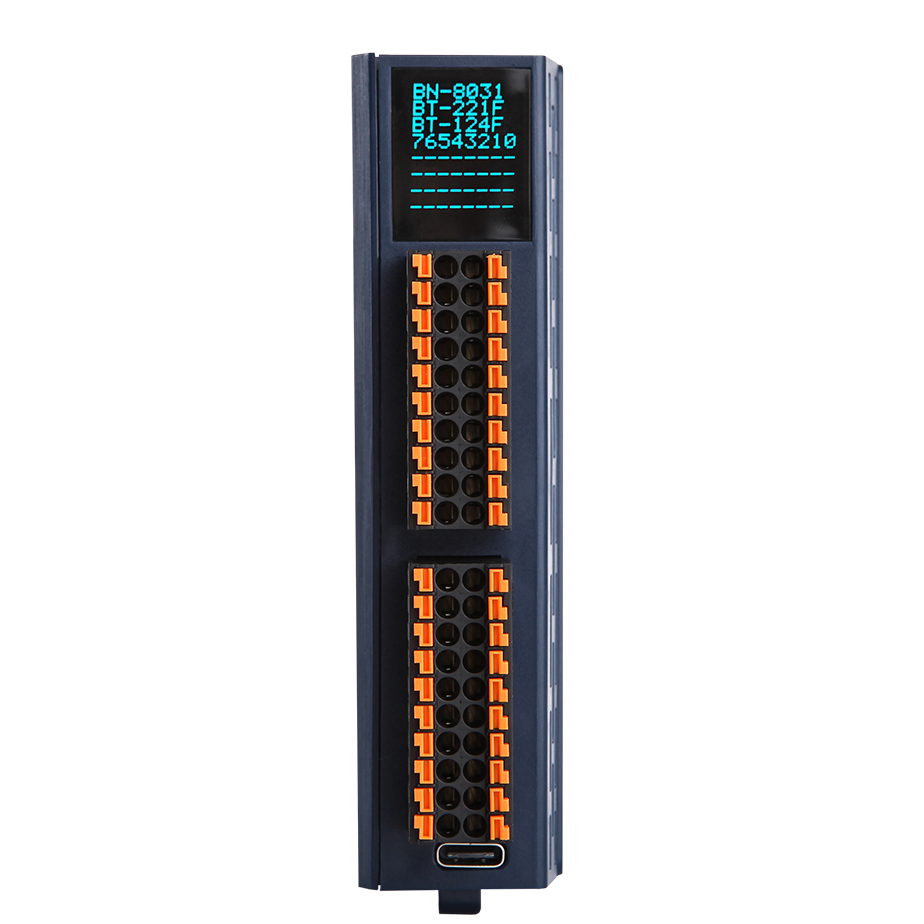

模块接线采用20Pin 3.5mm间距弹簧接线端子，端子定义如下：
说明 | 端子序号 | 符号 | 符号 | 端子序号 | 说明 |
信号输出 | 1 | AO0 | GND | 11 | 信号输出 |
2 | AO1 | GND | 12 | ||
3 | AO2 | GND | 13 | ||
4 | AO3 | GND | 14 | ||
空 | 5 | NC | NC | 15 | 空 |
6 | NC | NC | 16 | ||
7 | NC | NC | 17 | ||
8 | NC | NC | 18 | ||
电源 | 9 | 24Vdc | 24Vdc | 19 | 电源 |
10 | 0Vdc | 0Vdc | 20 |

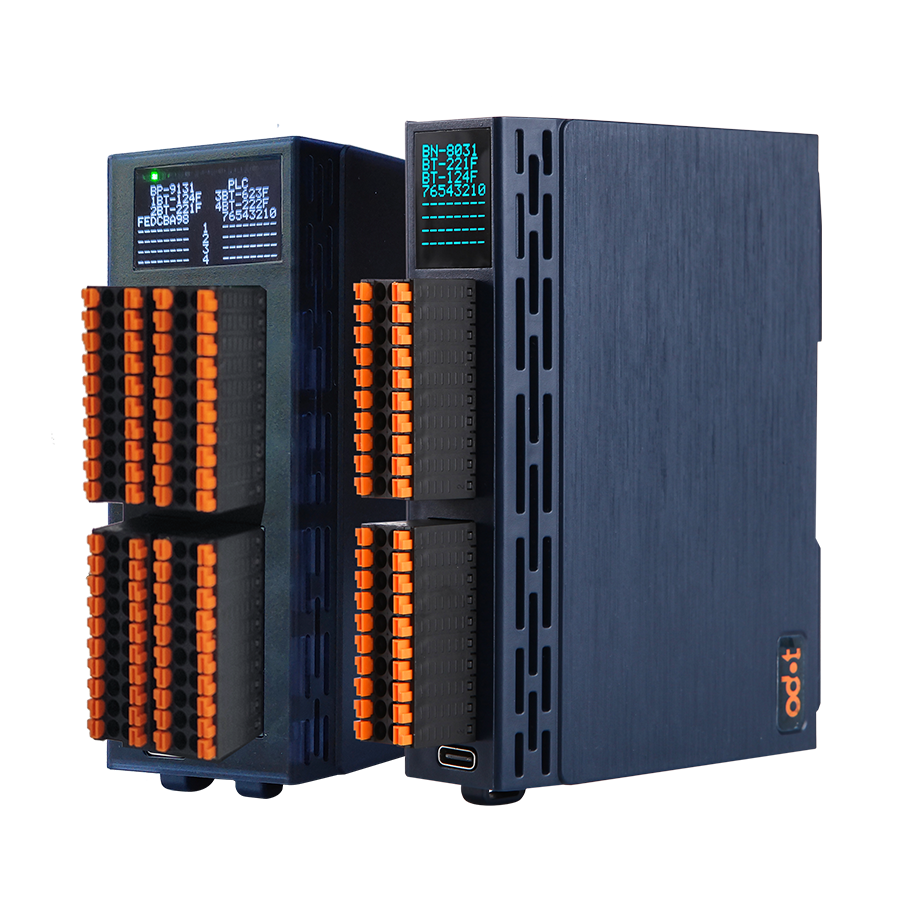

B32模块安装尺寸 110*84*28mm
B64模块安装尺寸 110*84*44mm
安装方式 35mm导轨安装
