产品型号：BT-5121

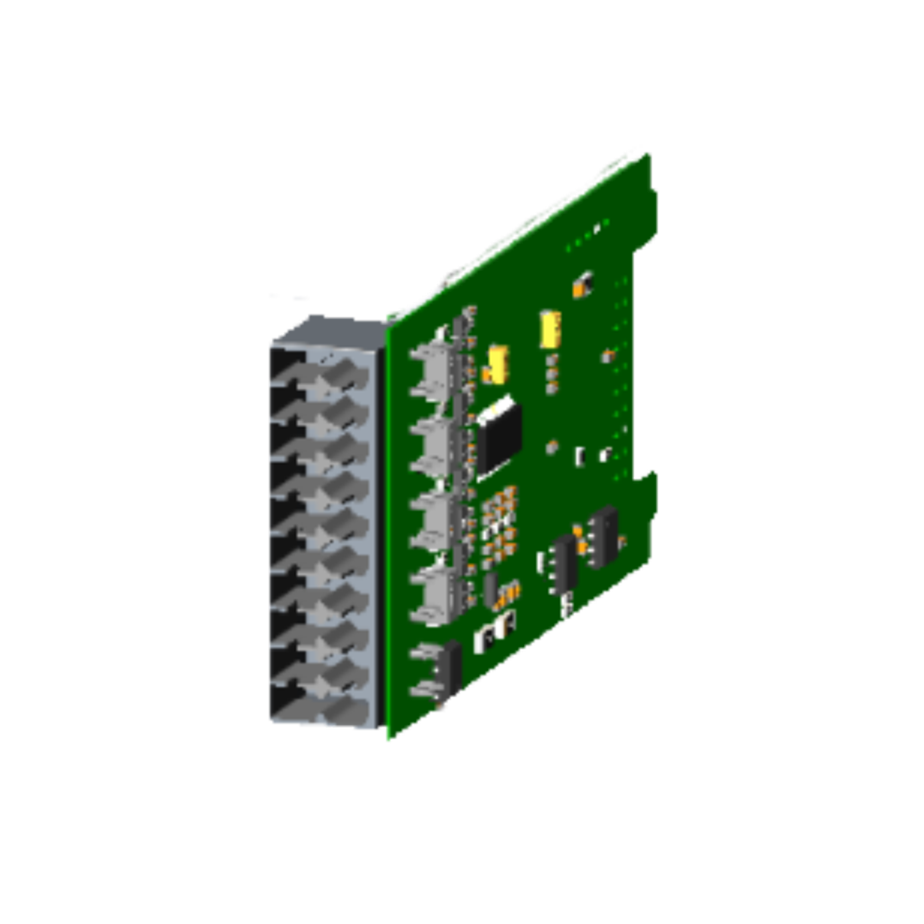

BT-5121

模块支持1通道SSI编码器输入；每个编码器通道支持SSI绝对值编码器信号输入；每个编码器通道支持4个数字量信号输入，输入24Vdc，支持漏型、源型输入，4个通道共用公共端；每个编码器通道支持1个数字量输出信号，输出电压24Vdc；模块内部总线和现场输入采用光耦隔离；模块支持的最大时钟频率为2MHz；模块支持液晶显示模块基本信息及其通道指示显示参数等；编码器读取间隔时间可设置；数据位长度及起始位和结束位位置可设置。

购买

详情下载认证视频相关产品

技术信息

通用参数
功率	Max.60mA@5.0Vdc
隔离	I/O至内部总线：磁隔离(3KVrms)
现场电源	标称电压：24VDC，输入范围：19.2~28.8VDC
接线	I/O接线：Max.1.5mm²(AWG 16)
安装方式	35mm导轨安装
尺寸	1151475mm
重量	65g
环境参数
工作温度	-30~75℃
环境湿度	5%-95%无冷凝
防护等级	IP20
输入参数
通道数	1通道编码器
编码器信号类型	差分信号，5V
数据帧长度	10-40位
位置值长度	最大32位
位置值格式	支持格雷码或二进制
位置值LSB/MSB	可设置
SSI编码器时钟频率	≤2MHz
DI开启电压	Min.5Vdc to Max.28Vdc
DI关闭电压	Max.2.7Vdc
DI开启电流	Max.5mA/通道@28V
DI输入阻抗	>10.0kΩ
DI输入延时	OFF to ON :Max.3ms ON to OFF :Max.2ms
DO输出电压	5V，范围±10%
DO输出电流	Max.500mA
DO输出漏电流	Max.5uA

安全及保护

工作温度	-30~75℃
环境湿度	5%-95%无冷凝
防护等级	IP20

接线参数

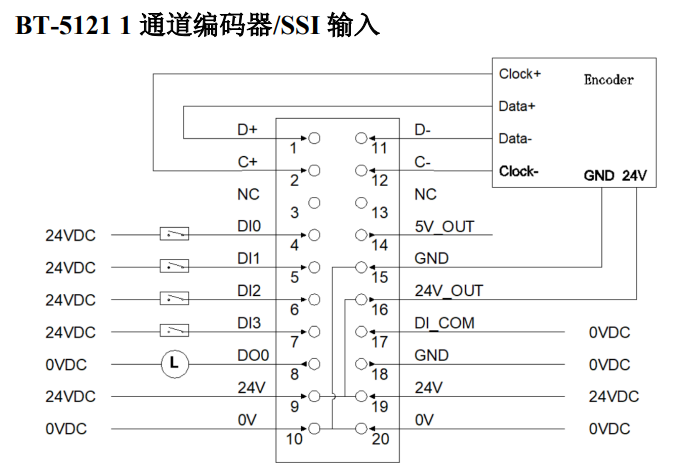

模块接线采用20Pin 3.5mm间距弹簧接线端子，端子定义如下：

说明	端子序号	符号	符号	端子序号	说明
外接编码器	1	D+	D-	11	外接编码器
	2	C+	C-	12
	3			13
DI输入0	4	DI0	5V	14	编码器供电
DI输入1	5	DI1	GND	15
DI输入2	6	DI2	24V	16
DI输入3	7	DI3	DI_COM	17	DI输入公共端
DO输出	8	DO0	GND	18	DO输出0V端
外部供电24VDC	9	24V	24V	19	外部供电24VDC
外部供电0VDC	10	0V	0V	20	外部供电0VDC

机械参数

B32模块安装尺寸 110*84*28mm

B64模块安装尺寸 110*84*44mm

安装方式 35mm导轨安装
