适配器硬件参数 | |

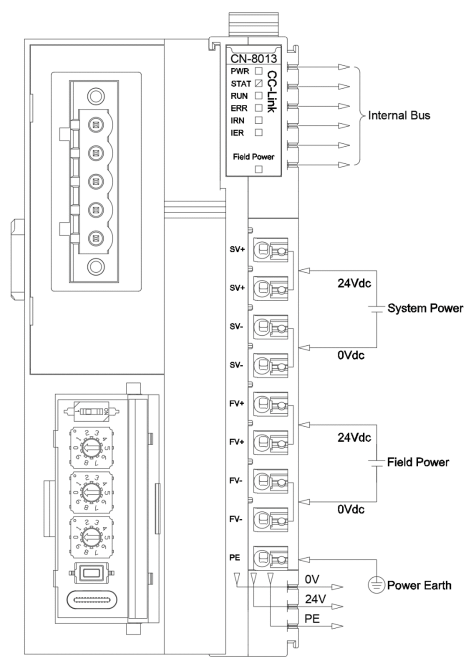

系统电源 | 供电：19.2~28.8VDC（标称24VDC） 电流：Max.2A@24V 保护：过流保护，防反接保护 |
模块功耗 | 110mA@24VDC |
内部总线供电电流 | Max：2.0A@5VDC |
隔离 | 系统电源到现场电源：隔离 |
现场电源 | 供电：19.2~28.8VDC（标称24VDC） |
现场电源电流 | 最大DC 8A |
支持的IO模块数量 | 32个 |
接线线径 | Max.1.0mm²(AWG 18) |
安装方式 | 35mm导轨安装 |
尺寸 | 115*51.5*75mm |
重量 | 130g |
环境参数 | |
垂直安装工作温度 | -35℃~70℃ |
水平安装工作温度 | -35℃~60℃ |
相对湿度 | 5~95%RH无冷凝 |
存储温度 | -40℃~85℃ |
存储湿度 | 5~95%RH无冷凝 |
制造测试温度 | -40℃~75℃ |
防护等级 | IP20 |
CC-Link参数 | |
网络协议 | CC-Link Ver.2 |
站类型 | 远程设备站 |
占用逻辑站数 | 1、2、3、4 |
扩展循环设置 | 1倍、2倍、4倍、8倍 |
I/O数据容量 | RX/RY容量（位）最大896 RWr/RWw容量（字）最大128 |
波特率 | 156K/625K/2.5M/5M/10Mbps |
节点地址（站号） | 1~64(拨码开关设置)，拨码值不为1~64时，站号强制为1 |
接口 | 5针螺钉端子 |
最大总线长度 | 1200m（156kbps） |
终端电阻 | 120Ω |
