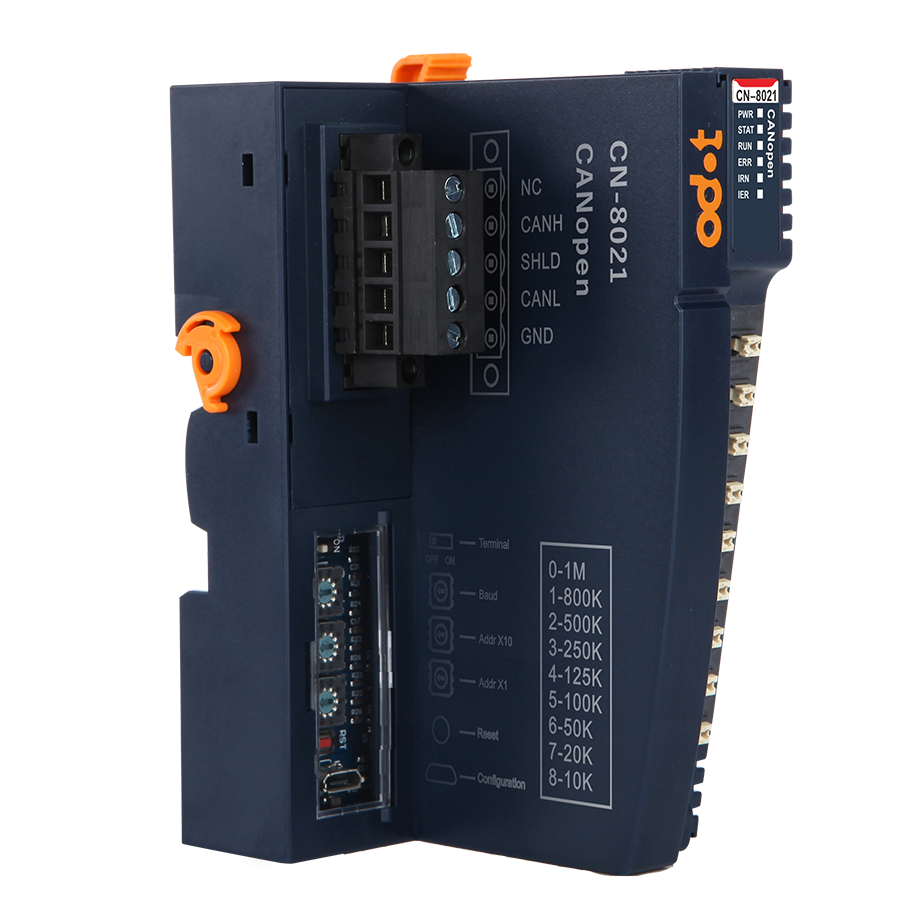

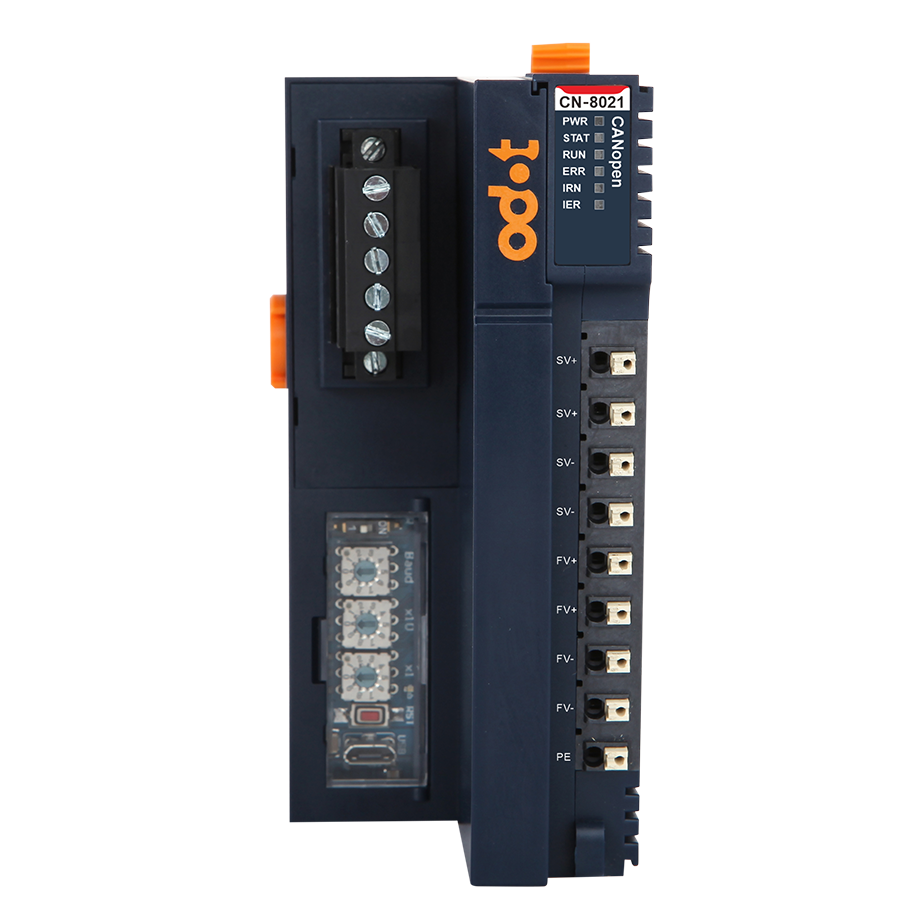

产品型号:CN-8021
CN-8021
CANopen网络适配器模块支持标准CANopen通讯,支持设备规范DS401,64个TPDO,64个RPDO。
详情 下载 认证 视频 相关产品
技术信息

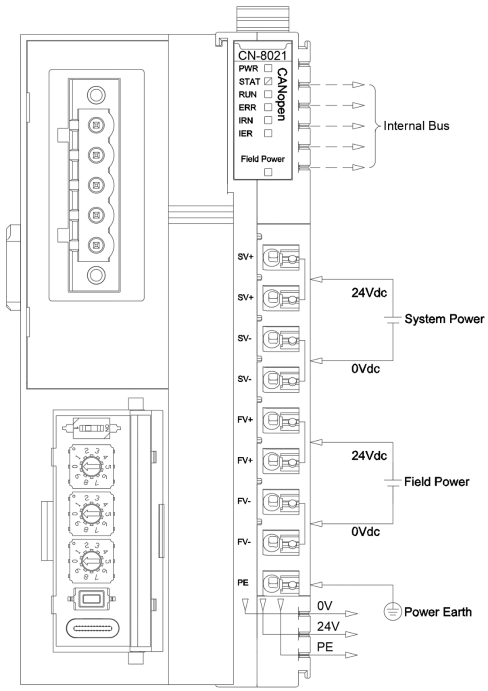

通讯板硬件参数

系统电源

供电:19.2~28.8VDC(标称24VDC

电流:Max.2A@24V

保护:防反接保护

模块功耗

50mA@24VDC

内部总线供电电流

Max2.5A@5VDC

隔离

系统电源到现场电源:隔离

现场电源

供电:19.2~28.8VDC(标称24VDC

现场电源电流

最大DC 8A

支持的IO模块数量

32

接线线经

Max.1.0mm² (AWG 18)

安装方式

35mm导轨安装

尺寸

115*51.5*75mm

重量

130g

环境参数

垂直安装工作温度

-35℃~70℃

水平安装工作温度

-35℃~60℃

相对湿度

5~95%RH无冷凝

存储温度

-40℃~85℃

存储湿度

5~95%RH无冷凝

制造测试温度

-40℃~75℃

防护等级

IP20

CANOPEN参数

网络协议

CANopen DS401

连接接口

5PIN端子

站地址

拨码设置(1-99

过程数据

输入最大512 Byte

输出最大512 Byte

配置接口

Type-C

传输速率

10 kbit/s, 20 kbit/s,   50 kbit/s, 100 kbit/s, 125 kbit/s, 250 kbit/s, 500 kbit/s, 800 kbit/s,1000   kbit/s


安全及保护

环境参数

垂直安装工作温度

-35℃~70℃

水平安装工作温度

-35℃~60℃

相对湿度

5~95%RH无冷凝

存储温度

-40℃~85℃

存储湿度

5~95%RH无冷凝

制造测试温度

-40℃~75℃

防护等级

IP20


接线参数






机械参数

接线线经

Max.1.0mm² (AWG 18)

安装方式

35mm导轨安装

尺寸

115*51.5*75mm

重量

130g
